В среде малого и среднего бизнеса бытует опасное заблуждение: промышленная вентиляция – это «дорого, сложно и только для гигантов индустрии». На практике же отсутствие системы очистки воздуха обходится владельцу гораздо дороже. Пыль «убивает» дорогостоящие ЧПУ–станки, пары химии выбивают из строя ценных сотрудников, а проверки Роспотребнадзора могут и вовсе парализовать работу на месяцы.
Мы подготовили подробный гид о том, как создать эффективную систему вентиляции в условиях производственных реалий Санкт–Петербурга и Ленинградской области, соблюдая баланс между нормами закона и разумной экономией.
Прежде чем приступать к проектированию, необходимо понимать правовое поле. В России требования к воздуху на рабочих местах жестко регламентированы.
Основные документы:
СП 60.13330.2020 – основной «кодекс» инженеров–проектировщиков. Он определяет нормы проектирования систем отопления, вентиляции и кондиционирования.
СанПиН 1.2.3685-21 – гигиенический норматив, устанавливающий предельно допустимые концентрации (ПДК) вредных веществ и параметры микроклимата (температура, влажность, скорость движения воздуха).
СП 7.13130.2013 – ключевой документ по пожарной безопасности и системам дымоудаления.
Игнорирование норм влечет за собой ощутимые финансовые и операционные риски:
Нарушение санитарных правил (ст. 6.3 и 6.4): Штраф для юрлиц невелик (от 10 000 до 20 000 рублей), но главная санкция – административное приостановление деятельности на срок до 90 суток. Это три месяца простоя при сохранении обязательств по аренде и зарплате.
Нарушение требований охраны труда (ст. 5.27.1): Штрафы от 50 000 до 80 000 рублей. При повторном нарушении сумма возрастает до 200 000 рублей, а деятельность может быть остановлена.
Промышленная вентиляция решает три фундаментальные задачи: защита персонала, защита оборудования и соблюдение технологии.
Мелкодисперсная пыль. В деревообработке, металлургии или при работе с камнем пыль становится абразивом. Она проникает в подшипники, забивает системы охлаждения ЧПУ–станков и приводит к их перегреву. Стоимость ремонта одной электронной платы станка часто сопоставима со стоимостью локальной вытяжки. К тому же такая пыль наносит непоправимый вред здоровью сотрудников (далеко не все сотрудники работают в СИЗ).
Токсичные пары и газы. Сварка, покраска, работа с клеями или смолами выделяют вещества, которые накапливаются в организме сотрудников. Это ведет не только к профзаболеваниям, но и к резкому снижению концентрации внимания, что чревато производственным травматизмом.
Теплоизбытки. Станки и печи нагревают воздух. В перегретом помещении производительность труда падает на 30–50%, электроника начинает работать со сбоями, что повышает риск брака продукции.
Главный секрет экономии в промышленной вентиляции – это адресность. Вместо того чтобы пытаться очистить весь объем огромного цеха, нужно работать с источником загрязнения.
Это самый эффективный и бюджетный способ. Мы ловим «вредность» в момент её появления. К таким системам относятся:
Вытяжные зонты устанавливаются над зонами тепловыделения.
Бортовые отсосы используются для обслуживания гальванических ванн или емкостей с химикатами.
Консольно–поворотные устройства («хоботы») – гибкие рукава, которые сварщик или мастер может подтянуть непосредственно к зоне работы.
Панели Чернобережского – специализированные устройства местной вытяжной вентиляции, разработанные советским инженером В. В. Чернобережским. Они предназначены для удаления вредных газов, пыли, токсичных паров и других загрязнителей непосредственно из зоны их образования.
Пример локальной вытяжной вентиляции – вытяжные зонты
Она служит для поддержания общего фона и подачи свежего воздуха. Она удаляет те остатки загрязнений, которые не смогла поймать местная вытяжка, и обеспечивает приток кислорода для персонала.

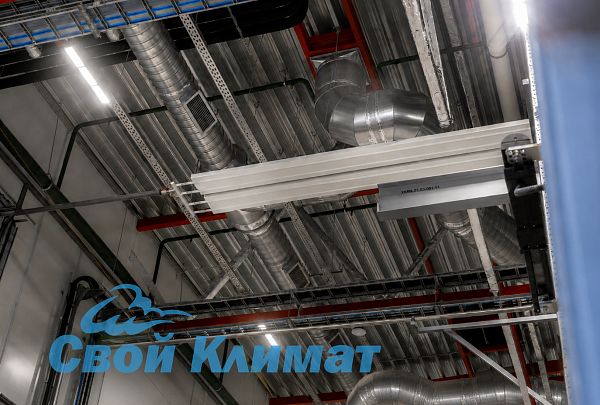

Пример общеобменной вентиляции в производственном помещении
На производстве вентиляция напрямую связана с огнезащитой. Ошибки здесь могут привести к катастрофе.
Огнезадерживающие клапаны: в случае возгорания они автоматически перекрывают воздуховоды, не давая огню и дыму распространяться в соседние помещения по системе вентиляции.
Взрывозащищенное исполнение: если в цехе есть горючая пыль (мука, дерево, сахар) или пары ЛВЖ, вентиляторы должны быть выполнены из материалов, исключающих искрообразование.
Искрогасители: обязательны для вытяжек от сварочных постов и станков лазерной/плазменной резки, чтобы горячие частицы не подожгли фильтры.
Системы дымоудаления (СДУ) – это специальная автономная система, задача которой – не дать людям задохнуться при пожаре. СДУ создает незадымляемые зоны на путях эвакуации, вытягивая продукты горения.
Наш регион диктует свои условия. Влажный морской воздух и затяжной отопительный сезон делают стандартные решения неэффективными.
Коррозия. Мы рекомендуем использовать оцинковку с высоким классом покрытия или нержавеющую сталь для влажных производств.
Рекуперация. В условиях Петербурга рекуператор (теплообменник) – это необходимость. Он забирает тепло у вытяжного воздуха и отдает его приточному. Экономия на отоплении зимой составляет до 70%, что позволяет окупить систему за 2–3 сезона.
Мы часто сталкиваемся с попытками владельцев бизнеса «сэкономить на спичках», что приводит к печальным последствиям:
«Бытовая вытяжка на производстве». Кухонные вентиляторы не рассчитаны на сопротивление длинных воздуховодов и промышленную пыль. Они сгорают в течение первых месяцев эксплуатации, создавая угрозу пожара.
Вакуум или сквозняки. Если вы поставили мощную вытяжку, но не обеспечили приток воздуха, в помещении создается разрежение. Двери «присасывает» к косякам, а из канализации начинает тянуть запахи. Наоборот, избыточный бесконтрольный приток создает сквозняки, из–за которых рабочие уходят на больничный. Система должна быть сбалансированной.
Экологическая катастрофа местного масштаба. Выбрасывать неочищенный воздух или химию прямо за стену цеха – это кратчайший путь к конфликту с соседями и проверкам. Современные фильтры–циклоны или картриджные системы очистки позволяют возвращать очищенный воздух обратно в цех (рециркуляция), что дополнительно экономит тепло.
Для малого бизнеса в сфере производства у нас есть проверенная стратегия:
Проектирование «на вырост». Можно разработать полный проект, но внедрять его этапами. Сначала – локальные отсосы от самых грязных зон, затем – общеобменная система.
Импортозамещение. Российские производители (например, бренды систем автоматики и вентиляторы отечественной сборки) сегодня предлагают оборудование, которое по надежности не уступает европейскому, но стоит на 30–40% дешевле и всегда доступно для обслуживания.
Автоматизация. Установка датчиков присутствия или датчиков загрязнения воздуха позволяет системе работать на полную мощность только тогда, когда это действительно нужно.
Здоровый климат на производстве – это не затраты, это ваша защита и инвестиция.
С чего начать:
Определите источники вредных выбросов и теплоизбытков.
Выделите рабочие зоны, требующие локальной вытяжки.
Обратитесь к экспертам для проведения замеров и предварительного расчета.
Команда «Свой Климат» готова провести профессиональный аудит вашего помещения.Мы найдем решение, которое будет отвечать всем нормам законодательства, защитит ваших сотрудников и оборудование и не потребует раздутых бюджетов.
