Представьте ситуацию: закончена чистовая отделка, на стенах красуются дорогие итальянские обои, смонтирован многоуровневый потолок с дизайнерским освещением. И тут вы понимаете, что в помещении душно, а летом будет невыносимо жарко. Вы вызываете климатехников, и звучит приговор: чтобы установить полноценную систему кондиционирования и вентиляции, придется вскрывать потолки, штробить готовые стены и переделывать часть электрики...
Звучит как страшный сон? Давайте разберем в деталях, почему инженерное проектирование должно опережать дизайн, как спасти высоту потолков и сберечь миллионы рублей (и нервных клеток) во время ремонта.
Многие заказчики ошибочно полагают, что кондиционер – это просто бытовой прибор, который можно купить в магазине и повесить на стену в любой момент, как телевизор. Это опасное заблуждение. Современные сплит-системы, а тем более канальные кондиционеры и приточно-вытяжные установки, требуют скрытой прокладки целой сети коммуникаций.
Если вы вспомнили о климате после завершения черновых работ, вы столкнетесь с тремя глобальными проблемами:
Отвод конденсата (дренаж). При работе сплит-системы выделяется конденсат (вода). Эту воду нужно отводить в канализацию. По законам физики вода течет вниз, поэтому дренажная трубка должна идти под уклоном. Если стены уже оштукатурены, спрятать эту трассу невозможно без разрушения отделки. Альтернатива – установка дренажных помп, которые принудительно откачивают воду. Но помпы шумят, требуют регулярного обслуживания и иногда ломаются, грозя затопить ваш свежий ремонт.
Фреоновые трассы и электрика. Медные трубы в теплоизоляции, по которым циркулирует хладагент, имеют толщину от 4 до 6 сантиметров. Чтобы спрятать их в стену, нужна глубокая штроба. Кроме того, к каждому блоку и к центральному пульту управления необходимо подвести силовые и сигнальные кабели от электрощитка.
Эстетический кошмар. Если штробить стены уже нельзя, коммуникации прячут в пластиковые короба. Белый пластиковый короб, пересекающий вашу дизайнерскую гостиную по диагонали – это то, что гарантированно уничтожит весь визуальный эффект от ремонта.
Один из главных страхов заказчика – потеря высоты помещения. Действительно, для организации полноценной вентиляции требуются воздуховоды. Воздух невозможно «сжать», для прохождения определенных объемов (кубометров в час) нужно сечение трубы строго определенного размера. Если заузить воздуховод – система будет гудеть, как турбина самолета.
Для классической приточной вентиляции в квартире или доме потребуется опуск потолка на 15–20 см.
Для установки канального кондиционера (сам блок плюс адаптеры и воздуховоды) может потребоваться от 25 до 35 см.
Профессиональный инженерный проект от компании «Свой Климат» решает эту проблему элегантно:
Зонирование опусков. Основные блоки оборудования и толстые магистральные воздуховоды размещаются в нежилых и вспомогательных зонах: в гардеробных, санузлах, коридорах, постирочных. Там потеря 30 см высоты пройдет незаметно.
Использование плоских воздуховодов. В жилых комнатах (спальни, гостиные) трассы разводятся с использованием плоских пластиковых или металлических каналов, которые требуют опуска всего на 10–15 см.
Обход препятствий. На этапе проекта инженеры учитывают пересечения вентиляции с ригелями, несущими балками и встроенными светильниками, чтобы избежать эффекта «бутерброда» из коммуникаций.
Если в частном доме или квартире ошибка проектирования – это вопрос вашего личного дискомфорта, то в коммерции (офисы, медицинские клиники, рестораны) отсутствие грамотного проекта грозит остановкой бизнеса, штрафами от проверяющих органов и колоссальными убытками.
Коммерческие помещения имеют свою жесткую специфику:
Офисы и бизнес-центры. Здесь ключевая проблема – высокая плотность людей и обилие техники. Требуется мощный приток свежего воздуха для поддержания продуктивности сотрудников. При этом необходимо согласовать проект с управляющей компанией здания (УК), подключиться к центральным сетям чиллер-фанкойл, не нарушив общий баланс системы.
Медицинские клиники и стоматологии. Это объекты повышенного контроля. Согласно СанПиН, здесь требуются особые нормы воздухообмена. Для «чистых зон» (операционные) нужны специальные фильтры (HEPA) и ламинарные потоки воздуха. Вытяжка из грязных зон должна быть строго изолирована от притока. Без профессионального проекта (стадии П и Р) вы просто не получите лицензию на медицинскую деятельность.
Рестораны и кафе. На кухне требуются мощнейшие вытяжные зонты для удаления жира, копоти и запахов. Чтобы двери в заведение не открывались с трудом из-за разницы давлений, вытяжку нужно компенсировать мощным подогретым притоком воздуха. Ошибка в расчетах – и запахи с кухни окажутся в зале для гостей.
Параметр | Жилые помещения (Квартиры, Дома) | Коммерция (Офисы, Клиники, HoReCa) |
Главный приоритет | Бесшумность, эстетика, комфорт | Соответствие ГОСТ/СанПиН, СНиП, надежность, окупаемость |
Теплопритоки | Низкие (солнце, 2-4 человека) | Высокие (оборудование, серверные, 10-50+ человек) |
Согласование | С дизайнером и службой эксплуатации ЖК | С арендодателем, УК, Роспотребнадзором |
Часто на объекте возникает конфликт интересов. Дизайнер рисует идеальную картинку, а инженер-климатехник приходит с громоздким оборудованием, которое разрушает эту гармонию.
Типичная ошибка: в дизайн-проекте нарисованы красивые решетки, но не предусмотрены сервисные люки для обслуживания оборудования. Через год вам нужно обслужить фильтры канального кондиционера, а доступ к ним зашит гипсокартоном. Приходится ломать потолок.
Мы рекомендуем интегрировать климатический проект в дизайн-проект еще на этапе эскизов и планировочных решений.
Скрытые решения. Вместо стандартных белых пластиковых решеток мы используем невидимые щелевые диффузоры, которые монтируются вровень со стеной или потолком (в профиль теневого шва).
Индивидуальный подбор. Внутренние блоки настенных кондиционеров можно подобрать в цвет стен (черные, серебристые, тканевые панели) или спрятать их в специально спроектированные мебельные ниши (с обязательным учетом зазоров для забора воздуха).
Синхронизация проектов избавляет вас от переделок. Дизайнер получает точные размеры оборудования и привязки решеток, а инженеры – уверенность в том, что система будет работать корректно и обслуживаться без проблем.
Чтобы ремонт прошел гладко, а климат в помещении радовал вас долгие годы, придерживайтесь этого алгоритма.
Шаг 1. Формирование Технического задания (ТЗ)
До начала работы с дизайнером (или на первых встречах с ним) определитесь с желаниями по микроклимату. Что вам нужно? Только охлаждение летом? Приток очищенного воздуха с улицы зимой при закрытых окнах? Глубокая система увлажнения для защиты паркета и кожи? От ваших ответов зависит выбор типа системы.
Шаг 2. Заказ инженерного проекта
Обратитесь в «Свой Климат» на этапе создания планировочного решения. Наши инженеры рассчитают теплопритоки, аэродинамику, подберут сечения воздуховодов и мощность оборудования. Вы получите подробные чертежи, где будет учтен каждый миллиметр.

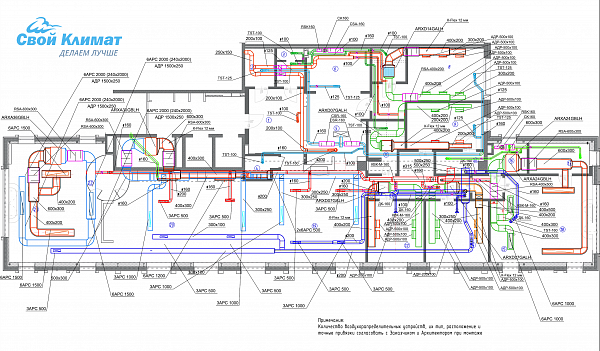

План систем вентиляции
Схема систем вентиляции
Шаг 3. Синхронизация (Наложение проектов)
Согласование инженерного проекта с дизайнером и архитектором. На этом этапе уточняются опуски потолков, привязки решеток к светильникам, места расположения пультов управления и сервисных люков.
Шаг 4. Черновой монтаж (Самый грязный этап)
Строители возвели перегородки, но потолки еще не зашиты, а стены не оштукатурены. В этот момент на объект выходят наши монтажники. Они прокладывают воздуховоды, бурят отверстия, тянут фреоновые и дренажные трассы, устанавливают скрытые блоки и опрессовывают систему (проверяют на герметичность под высоким давлением).
Шаг 5. Чистовой монтаж и пусконаладка
Ремонт окончен. В помещении чисто. Наша бригада возвращается на объект для установки видимых элементов: диффузоров, декоративных решеток, термостатов и настенных блоков. Происходит финальный запуск, тестирование системы, калибровка датчиков и обучение вас, как счастливого владельца, управлению системой.
Инженерные коммуникации – это не та статья расходов, на которой можно сэкономить путем импровизации. Грамотный проект вентиляции и кондиционирования – это инвестиция в ваше здоровье, качественный сон, продуктивность, комфорт клиентов и сотрудников (если речь о бизнесе) и долговечность самого ремонта.
Не ждите этапа поклейки обоев, чтобы задуматься о свежем воздухе. Обращайтесь к экспертам компании «Свой Климат» на этапе идеи или покупки недвижимости. Мы поможем сделать так, чтобы сложная техническая начинка идеально и незаметно совпала с вашей эстетической задумкой.
Подскажите, есть ли у вас уже готовый дизайн-проект или планировка помещения, чтобы наши инженеры могли взглянуть на них и дать предварительную оценку по размещению оборудования?
